Bơm thủy lực

Máy bơm thủy lực (tên tiếng anh là Hydraulic Pump) là thiết bị chuyển đổi năng lượng cơ học thành năng lượng chất lỏng. Nó được sử dụng trong các hệ thống thủy lực để thực hiện công việc, chẳng hạn như nâng vật nặng trong máy xúc hoặc kích để được sử dụng trong bộ chia thủy lực. Bài viết này tập trung vào cách hoạt động của máy bơm thủy lực, các loại máy bơm thủy lực khác nhau và ứng dụng của chúng.

NỘI DUNG CHÍNH

Bơm thủy lực (Hydraulic pump) là gì?

Bơm thủy lực được xem là trung tâm của hệ thống thủy lực. Chúng cung cấp công suất truyền động thủy lực thông qua kết nối dịch và kiểm soát bởi các van thủy lực. Các công suất thủy lực của một máy bơm thủy lực được xác định bởi dòng chảy cung cấp bởi các máy bơm thủy lực và áp suất vận hành.
Một công thức phổ biến được sử dụng:
 Công suất (KW) = Lưu Lượng x Áp Lực /450

Bơm bánh răng

Các loại bơm thuỷ lực

- Bơm thủy lực piston :Bơm piston gồm các van thủy lực điều khiển bằng mạch thủy lực hoặc điều khiển bằng kỹ thuật điện   đưa lưu lượng vào các hành trình piston để tạo ra áp lực.

Bơm thủy lực cánh gạt - Vane pump: Đây là loại bơm thông dụng dễ sử dụng nhất trong vì chúng đạt được lưu lượng và áp suất, độ ồn thấp, chi phí thấp và bảo trì đơn giản.Hiệu suất thấp, lưu lượng chỉ thay đổi trong khoảng hẹp, áp lực làm việc thấp dưới 200 Bar.

- Bơm thủy lực cánh gạt áp chỉnh: Các thành phần cơ bản của bơm thủy lực áp chỉnh là các rotor, cánh gạt và các vòng cam, các canh được trang bị cho các khe rotor và sau bề mặt bên trong của vòng cam khi cánh gạt quay

Bơm bánh răng thủy lực ( bơm nhông - Gear pump): Là loại bơm bánh răng thủy lực đơn giản nhất được lắp ráp bằng một cặp bánh răng ăn khớp với nhau ( Bơm bánh răng ăn khớp trong và bơm bánh răng ăn khớp ngoài) thông thường thì bơm bánh răng thủy lực ăn khớp ngoài sử dụng nhìu hơn do giá thành thấp và áp lực trung bình, để tạo ra dòng chảy. Khi các bánh răng xoay việc thay đổi kích thước của các khớp được tạo ra bởi các khe của bánh răng làm cho bơm hoạt động.

Tất cả các máy bơm có thể được phân loại như bơm định lượng và không định lương . Hầu hết các máy bơm được sử dụng trong các hệ thống thủy lực đều có định lượng.

Một bơm không định  tạo ra dòng chảy liên tục. Tuy nhiên, bởi vì nó không cung cấp một dấu hiệu tích cực bên trong độ chống trượt, lưu lượng của nó thay đổi đáng kể với áp lực khác nhau. Máy bơm ly tâm và bơm cánh quạt là những ví dụ về bơm không  định lượng.
Nếu cổng đầu ra của một bơm không định lượng đã bị chặn, áp suất sẽ tăng, và sản lượng sẽ giảm xuống còn 0. Mặc dù các bộ phận bơm sẽ tiếp tục di chuyển, dòng chảy sẽ dừng lại vì trượt bên trong bơm.

Trong một máy bơm định định lượng, độ trượt trượt không đáng kể so với lưu lượng đầu ra của dung tích bơm. Nếu cổng đầu ra đã được bít, áp suất sẽ tăng ngay lập tức đến mức bộ phận bơm của bơm hoặc vỏ của nó sẽ không thành công (có thể là nổ, nếu trục truyền động không bị vỡ trước) hoặc động cơ chính của bơm sẽ ngừng chạy.

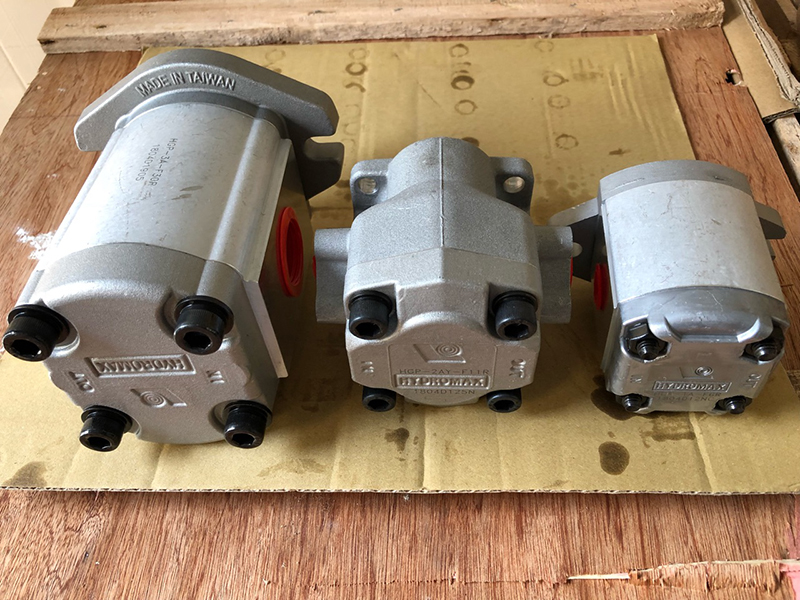

Bơm thủy lực, bơm thủy lực hydromax
Hình ảnh bơm thủy lực Hydromax

Bơm thủy lực định lượng là một bơm thay thế (cung cấp) lượng chất lỏng tương tự cho mỗi vòng quay của bộ phận bơm. Sự phân phối đều đặn trong mỗi chu kỳ có thể xảy ra do sự phù hợp gần nhau giữa các bộ phận bơm và vỏ bơm. Nghĩa là, lượng chất lỏng trượt qua  bộ phận bơm trong một bơm  định lượng là tối thiểu và không đáng kể so với sự phân bố lý thuyết tối đa có thể. Việc phân phối cho mỗi chu kỳ vẫn hầu như không đổi, bất kể sự thay đổi áp suất mà bơm hoạt động. Lưu ý rằng nếu trượt chất lỏng là đáng kể, bơm không hoạt động đúng và cần được sửa chữa hoặc thay thế ngay.

Bơm định lượng có thể được chuyển động hoặc cố định. Lưu lượng của một bơm cố định vẫn không đổi trong mỗi chu trình bơm và với tốc độ bơm nhất định. Đầu ra của một bơm đa dạng có thể thay đổi bằng cách thay đổi hình dạng của khoang.

Các tên khác để mô tả các máy bơm này là thủy tĩnh cho bơm định lượng và bơm thủy động cho không định lượng. Thủy tĩnh có nghĩa là máy bơm chuyển đổi năng lượng cơ học sang năng lượng thủy lực với số lượng và vận tốc của chất lỏng tương đối nhỏ. Trong một động cơ thuỷ động lực, vận tốc và chuyển động của chất lỏng rất lớn; Áp suất ra thực sự phụ thuộc vào vận tốc mà chất lỏng được tạo ra để chảy.

Đặc điểm của bơm thủy lực là gì?

Các đặc điểm của bơm thủy lực là:

- Áp suất Δp tính bằng bar

- Tốc độ dòng chảy Qv biểu thị bằng l / phút: đây là thể tích chất lỏng do bơm cung cấp trong một thời gian nhất định

- Dịch chuyển được biểu thị bằng cm3: đây là thể tích chất lỏng được bơm mỗi vòng quay

- Tốc độ quay N tính bằng vòng / phút

- Công suất thủy lực (Ph) được biểu thị bằng kW

- Hiệu suất: đây là năng lượng hữu ích của máy bơm sau những tổn thất chủ yếu do ma sát.

Tính toán công suất của bơm thủy lực:

                                         Flow rate (l/min) * Pressure (bar)

Hydraulic power (kW) = —————————————-

                                                              600

Những ký hiệu nào được sử dụng cho máy bơm thủy lực?

Ký hiệu bơm Bơm
Fixed displacement pump with 1 flow direction
Bơm dịch chuyển cố định với 1 hướng dòng chảy
Bơm dịch chuyển cố định với một hướng dòng chảy
Bơm dịch chuyển cố định với 2 hướng dòng chảy
Bơm dịch chuyển cố định với 2 hướng dòng chảy
Bơm dịch chuyển cố định với hai hướng dòng chảy
Bơm dịch chuyển có thể thay đổi 1 hướng dòng chảy
Bơm dịch chuyển có thể thay đổi 1 hướng dòng chảy
Bơm dịch chuyển có thể thay đổi với một hướng dòng chảy
Bơm dịch chuyển có thể thay đổi với 2 hướng dòng chảy
Bơm dịch chuyển có thể thay đổi với 2 hướng dòng chảy
Bơm dịch chuyển có thể thay đổi với hai hướng dòng chảy
Bơm dịch chuyển cố định với 1 hướng dòng chảy và thoát nước
Bơm dịch chuyển cố định với 1 hướng dòng chảy và thoát nước
Bơm dịch chuyển cố định với một hướng dòng chảy và thoát nước
Bơm dịch chuyển có thể thay đổi 1 hướng dòng chảy và thoát nước
Bơm dịch chuyển có thể thay đổi 1 hướng dòng chảy và thoát nước
Bơm dịch chuyển có thể thay đổi với một hướng dòng chảy và thoát nước

Áp suất của bơm thủy lực là gì?

50 bar

Áp suất hoạt động hiếm khi nhỏ hơn 50 bar

210 - 300 bar: máy bơm bánh răng

- Áp suất tối đa thường là 250 bar

- Tiêu chuẩn phổ biến nhất được sử dụng bởi máy bơm bánh răng là 210 bar

- Tiêu chuẩn 300 bar được sử dụng bởi một số máy bơm bánh răng bên trong

300 - 450 bar: máy bơm piston

- Chúng làm việc với áp suất cao, khoảng 450 bar

- 300 - 350 bar là tiêu chuẩn ngày càng được sử dụng rộng rãi trong mạch hở

- 420 bar là tiêu chuẩn tối đa đặc biệt được sử dụng để truyền dẫn thủy tĩnh trong mạch kín

700 bar

Tiêu chuẩn này được sử dụng để xử lý các giắc cắm

7.000 bar: máy bơm khí nén

10.000 bar: hệ số áp suất

Nguyên lý hoạt động của bơm thuỷ lực

Một máy bơm thủy lực là một thiết bị cơ khí chuyển năng lượng cơ học thành năng lượng thủy lực. Nó tạo ra dòng chảy với sức mạnh đủ để vượt qua áp lực gây ra bởi tải.

Khi máy bơm thủy lực hoạt động, nó thực hiện hai chức năng. Thứ nhất, tác động cơ học của nó tạo ra chân không ở đầu vào bơm cho phép áp suất khí tạolực đưa chất  lỏng từ thùng dầu vào để bơm. Thứ hai, tác động cơ học của nó mang chất lỏng này vào đường vào bơm và tạo lực vào hệ thống thủy lực.

Một máy bơm tạo ra dòng chảy hoặc dòng chảy của chất lỏng: nó không tạo(gây) ra áp lực. Nó tạo ra các dòng chảy cần thiết cho sự phát triển của áp suất và là một chức năng chống lại lưu lượng chất lỏng trong hệ thống. Ví dụ, áp suất của chất lỏng tại đầu ra của bơm là 0 cho một máy bơm không kết nối với một hệ thống (tải). Hơn nữa, đối với máy bơm đưa vào hệ thống, áp suất sẽ tăng lên đến mức cần thiết để vượt qua trở kháng của tải.

Xem thêm: bơm thủy lực là gì?, nguyên tắc hoạt động bơm thủy lực

Đo hiệu suất bơm thủy lực

Khối lượng chất lỏng bơm trên mỗi vòng quay được tính từ hình học của các buồng chứa dầu. Một máy bơm không bao giờ hoàn toàn chính xác lưu lượng được tính, hoặc lý tính, số lượng chất lỏng. Làm thế nào để nó được gọi là hiệu năng. Hiệu suất thể tích được tìm thấy bằng cách so sánh việc phân phối tính toán với thực tế phân phối. Hiệu suất thể tích thay đổi theo tốc độ, áp suất, và cấu trúc của bơm.

Hiệu suất cơ học của bơm cũng hoàn toàn thấp hơn , bởi vì một số năng lượng đầu vào bị lãng phí do ma sát. Hiệu quả tổng thể của một máy bơm thủy lực là sản phẩm của các hiệu quả về thể tích và thể tích của nó. Bơm nói chung được đánh giá bởi khả năng áp suất hoạt động tối đa và sản lượng của chúng, theo ga-lon (gpm) hoặc lít (lpm), với tốc độ nhất định vòng ( rpm).

Sự khác nhau giữa bơm thủy lực và motor thủy lực

Bơm thủy lực và động cơ thủy lực là hai thiết bị được sử dụng rộng rãi trong nhiều ngành công nghiệp. Động cơ là một thiết bị có khả năng quay khi điện áp được áp dụng. Bơm là một thiết bị được sử dụng để di chuyển chất lỏng. Cả hai thiết bị này đều rất quan trọng trong các lĩnh vực như kỹ thuật điện, cơ khí, kỹ thuật dân dụng, công trình xây dựng, robotics, kỹ thuật ô tô và nhiều lĩnh vực khác. Trong bài này sau, chúng ta sẽ thảo luận về động cơ và bơm, các nguyên tắc hoạt động đằng sau động cơ và bơm thủy lực, các loại và các biến thể của động cơ và máy bơm, và cuối cùng là sự khác biệt giữa động cơ và bơm.

Bơm thủy lực là một thiết bị được sử dụng để di chuyển chất lỏng. Bơm sử dụng năng lượng cơ học để truyền các chất lỏng này.

Ví dụ phổ biến nhất cho máy bơm là máy nén khí. Phải có không khí từ bên ngoài và chuyển nó vào bên trong vượt qua áp lực của khí bên trong. Bơm là thiết bị làm việc trên chất lỏng để đạt được năng lượng cao hơn hoặc trạng thái entropy. Hầu hết các máy bom thuy luc cơ học được dựa trên một chuyển động quay. Có những máy bơm hoạt động trên một chuyển động tuyến tính quá. Hầu hết các máy bơm được điều khiển bởi động cơ điện hoặc động cơ nhiên liệu. Một máy bơm không chuyển đổi năng lượng thành các dạng khác nhau; Nó thay vì chỉ đạo năng lượng trên một cách mong muốn. Một số năng lượng luôn bị mất đi như âm thanh, rung động, và nhiệt; Do đó, một máy bơm không phải là 100% hiệu quả. Ba loại máy bơm chính được gọi là máy bơm nâng trực tiếp, máy bơm tháo dỡ và máy bơm trọng lực.


Bơm thủy lực Hydromax

Hình ảnh bơm thủy lực Hydromax

Sự khác nhau giữa bơm thủy lực và motor thủy lực

​Trong hệ thống thủy lực, bơm thủy lực biến đổi năng lượng cơ học thành năng lượng chất lỏng dưới dạng dòng dầu. Sau đó, dòng dầu do bơm thủy lực tạo ra được dẫn đến động cơ thông qua van của hệ thống — chẳng hạn như van điều khiển hướng, bộ chia dòng hoặc van chọn. Khi dòng dầu đến motor, motor sẽ chuyển năng lượng chất lỏng thành năng lượng cơ học để thực hiện công việc vật lý.

• Máy bơm không chuyển đổi một dạng năng lượng sang một dạng năng lượng khác, nhưng Motor chuyển năng lượng điện sang năng lượng cơ.

• Bơm đòi hỏi một cơ chế lái xe như động cơ hoặc động cơ để hoạt động. Động cơ chỉ đòi hỏi một nguồn năng lượng.

Nói một cách đơn giản, hai thành phần này làm ngược lại nhau khi một thành phần chuyển đổi năng lượng cơ học thành năng lượng chất lỏng và thành phần kia thì ngược lại. Mỗi thành phần này, mặc dù phục vụ các mục đích khác nhau, nhưng dựa vào nhau để thực hiện thành công công việc của hệ thống thủy lực.

Bạn nên chọn bơm thủy lực nào để sử dụng?

Bơm bánh răng ăn khớp ngoài

Chúng được sử dụng phổ biến hơn trong các ứng dụng thủy lực như máy tách log hoặc thang máy.

Máy bơm bánh răng ăn khớp trong

Chúng được sử dụng đặc biệt trong thủy lực không chuyển động (ví dụ: máy công cụ, máy ép, v.v.) và trong các phương tiện hoạt động trong một không gian hạn chế (xe nâng điện, v.v.).

Máy bơm cánh gạt

Chúng được sử dụng trong các máy đúc và phun trong công nghiệp, cũng như trong các thiết bị xây dựng.

Bơm piston

- Chúng được sử dụng trong các ứng dụng liên quan đến áp suất cao (400 bar đến 700 bar), chẳng hạn như máy ép, máy chế biến nhựa, máy công cụ và thiết bị xây dựng.

- Chúng được sử dụng để vận hành xi lanh thủy lực cho tải trọng cao.

- Chúng cũng được sử dụng trong các thiết bị di động và xây dựng; điện phụ trợ biển; tạo hình và dập kim loại; công cụ máy móc; và thiết bị mỏ dầu.

- Một số máy bơm piston cũng được sử dụng để vận chuyển hydrocacbon dưới áp suất cao trong đường ống.

- Chúng cũng có thể được sử dụng trong máy cắt tia nước. Trong trường hợp này, chất lỏng là nước chứ không phải dầu.

Ứng dụng bơm thủy lực trong ngành công nghiệp

Các bơm thủy lực tạo ra một áp lực chất lỏng nhằm phục vụ các hoạt động. Lực này có chức năng rất lớn và giảm thiểu rất nhiều sức lực nhân công khi đưa các máy hoạt động thay thế con người.

Bơm thủy lực được sử dụng theo nghĩa đen từng hệ thống truyền tải thủy lực đơn. Máy bơm thủy lực là thiết bị chuyển đổi năng lượng cơ học thành năng lượng thủy lực, kết hợp áp lực và lưu lượng. Một máy bơm thủy lực có thể là bất kỳ thiết bị nào mà bạn có thể nạp vào để tạo áp lực, từ đó tạo ra dòng chảy.

Máy bơm thủy lực có rất nhiều ứng dụng trong các ngành công nghiệp khác nhau.

Ngành công nghiệp ô tô: Trong ngành công nghiệp ô tô, bơm thủy lực được kết hợp với kích và tời động cơ để nâng phương tiện, bệ, vật nặng và kéo động cơ.

Xưởng cơ khí: Trong các xưởng cơ khí, máy bơm thủy lực cung cấp năng lượng cho các dụng cụ như cắt, khoan, ép và kéo.

Xưởng gỗ: Trong các xưởng gỗ, kích thủy lực được sử dụng trong máy chẻ.

Quy trình và sản xuất: Máy bơm thủy lực hạng nặng được sử dụng cho các ứng dụng truyền động và khai thác, xoay các van hạng nặng, siết chặt và mở rộng các ứng dụng.

Máy móc hạng nặng: Máy bơm thủy lực được sử dụng trong các máy móc hạng nặng như máy xúc, cần cẩu, máy xúc lật và máy kéo.

Cơ sở sản xuất: Máy bơm thủy lực cũng được sử dụng trong băng tải, máy trộn và xe nâng hàng.

Ứng dụng của thiết bị thủy lực chính là ở rất nhiều ngành nghề như thiết bị xây dựng, vận chuyển hàng hóa, phương tiện đi lại, thang máy, các loại máy ép.

Bơm piston thuỷ lực yuken
Hình ảnh bơm piston thuỷ lực thương hiệu Yueken
